⏏ #MULTIMEDIA_APRIL ⏏
Bagian dari Multimedia yang akan dibahas pada postingan kami berikut ini mengenai tentang :
➽ Apa itu Physical Layer?
➽ Apa itu ADSL?
➽ Apa itu SDSL?
➽ Apa itu Wi-Fi?
➽ Apa Hal-hal yang dapat mengganggu sinyal Wi-Fi?
➽ Setting IP Adresess?
➽ Physical Layer
Pada lapisan OSI layer yang mana terdapat 7 buah lapisan, physical layer merupakan lapisan atau layer ketujuh ketika sebuah paket data mulai ditransmisikan oleh transmitter. Dimana dalam hal ini adalah sebuah server komputer, dan merupakan lapisan yang pertama kali harus dilewati oleh paket data atau informasi ketika akan melakkan proses penerimaan oleh receiver.
Sesuai dengan namanya, physical layer merupakan layer yang memilki koneksi dan juga definisi terdekat dengan perangkat keras jaringan, yang kemudian membantu sebuah transmisi jaringan dapat berjalan dengan lancar sesuai dengan apa yang diinginkan.
Adapun fungsi dari Physical Layer, yaitu :
➽ Mengirimkan bit stream sepanjang media komunikasi fisik
➽ Mendefinisikan kabel, Network Interface Card, dan aspek-aspek fisik
➽ Mendefinisikan bagaimana NIC terpasang pada hardware,bagaimana kabel terpasang pada NIC
➽ Mendefinisikan teknik untuk mengirimkan bit stream ke kabel
Proses Penting yang Dilakukan oleh Physical Layer
Ada beberapa proses penting yang dapat dilakukan oleh physical layer dalam proses transmisi paket data dalam jaringan komputer. Berikut ini adalaah beberapa proses pentingnya:
- Physical layer akan berhubungan langsung degnan perangkat keras jaringan komputer; seperti kabel, hub, switch dan juga LAN card.
- Physical layer membantu melakukan definisi terhadap media transmisi jaringan.
- Physical layer membantu melakukan definisi terhadap metode persinyalan yang akan digunakan dalam proses transmisi.
- Melakukan proses sinkronisasi terhadap bit data.
- Melakukan pengaplikasian terhadap topologi jaringan komputer yang digunakan.
- Mendefinisikan LAN Card. (baca juga: fungsi LAN card)
- Mendefinisikan arsitektur dari sebuah jaringan komputer yang akan digunakan.
- Physical layer memilki spesifikasi berupa voltase, wire, speed, dan juga jumlah pin pada kabel.
- Physical layer mampu untuk berkomunikasi secara langsung dengan berbagai jenis media transmisi.
- Physical layer dapat menentukan kebutuhan listrik, proseduran dan juga fungsional dari sebuah jaringan komputer.
- Dapat melakukan proses penonaktifan hubungan fisik antar sistem.
- Melakukan proses pemindahan bit antar device atau alat.
Pada layer physical, komputer mengirimkan stream bit-bit lewat media transmisi. Karena komputer menggunakan sinyal electric untuk menghadirkan biner 0 dan 1, standards layer physical berkenaan dengan sinyal-sinyal electric ini meliputi:
➽ Level tegangan
➽ Identifikasi bit
➽ Synchronisasi bit
Fungsi dari Phisical Layer merupakan berkaitan dengan electrical (dan optical) koneksi antar peralatan. Data biner dikodekan dalam bentuk yang dapat ditransmisi melalui media jaringan, sebagai contoh kabel, transceiver dan konektor yang berkaitan dengan layer Physical. Peralatan seperti repeater, hub dan network card adalah berada pada layer ini.
Berikut adalah contoh dari Physical Layer :

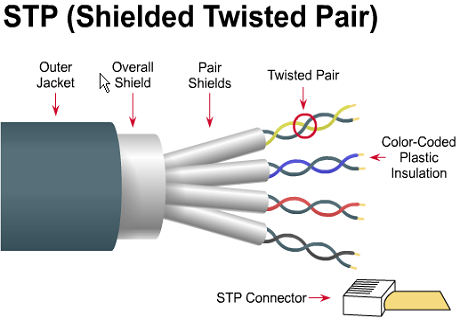

Kabel Shielded Twisted Pair (STP)
Shielded twisted pair (STP) adalah jenis kabel telepon yang digunakan dalam beberapa bisnis instalasi. Terdapat pembungkus tambahan untuk tiap pasangan kabel twisted pair. Kabel STP juga digunakan untuk jaringan data, digunakan pada jaringan token ring.
Kabel sepaksi/sesumbu
Kabel sepaksi/sesumbu (bahasa Inggris: coaxial cable) adalah sarana penyalur atau pengalirhantar (transmitter) yang bertugas menyalurkan setiapinformasi yang telah diubah menjadi sinyal–sinyal listrik. Kabel ini memiliki kemampuan yang besar dalam menyalurkan bidang frekuensi yang lebar, sehingga sanggup mengalirhantar (transmit) kelompok kanal frekuensi percakapan atau program televisi
Serat optik
Serat optik adalah saluran transmisi atau sejenis kabel yang terbuat dari kaca atau plastik yang sangat halus dan lebih kecil dari sehelai rambut, dan dapat digunakan untuk mentransmisikan sinyal cahaya dari suatu tempat ke tempat lain. Sumber cahaya yang digunakan biasanya adalah laser atauLED[1]. Kabel ini berdiameter lebih kurang 120 mikrometer. Cahaya yang ada di dalam serat optik tidak keluar karena indeks bias dari kaca lebih besar daripada indeks bias dari udara, karena laser mempunyai spektrum yang sangat sempit. Kecepatan transmisi serat optik sangat tinggi sehingga sangat bagus digunakan sebagai saluran komunikasi.
HUB
Hub adalah sebuah perangkat jaringan komputer yang berfungsi untuk menghubungkan peralatan-peralatan dengan ethernet 10BaseT atau serat optiksehingga menjadikannya dalam satu segmen jaringan. Hub bekerja pada lapisan fisik (layer 1) pada model OSI.
Repeater
Repeater adalah sebuah stasiun untuk menerima sinyal yang masuk dan mengirimnya kembali pada frekuensi yang berbeda.
Referensi :
1.http://rikosptr.blogspot.co.id/2013/06/physicallayer-physical-layer-adalah.html
2. https://mardiansyah313.wordpress.com/2016/05/25/physical-layer-pada-osi-layer/
3. http://fandi-moha.blogspot.co.id/2012/06/physical-layer.html
4. https://iketutsuastika.wordpress.com/2013/05/29/physical-layer-lapisan-fisik/
5. https://amandarenggi9a.wordpress.com/2016/12/03/pengertian-macam-macam-dan-fungsi-physical-layer/
➽ ADSL (Asymmetric Digital Subscriber Line)
ADSL - Asymmetrical Digital Subscriber (ADSL) merupakan salah satu dari beberapa jenis Digital Subscriber Line (DSL) disamping HDSL, VDSL, IDSL, GHDSL dan SDSL. Digital Subscriber Line adalah teknologi akses internet yang dapat memungkinkan kabel tembaga, atau sering disebut dengan injection technology (suntikan teknologi) yang dapat membantu kabel telepon biasa menghantarkan data dengan jumlah yang besar.
Apa itu modem ADSL? Modem ADSL merupakan suatu perangkat yang digunakan untuk menghubungkan komputer ataupun router ke saluran telepon sehingga dapat mentransfer data maupun menakses internet. Pada ADSL memiliki berbagai macam jenis kecepatan, USB (Universal Serial Bus), router dan perangkat-perangkat lain yang terdapat di dalamnya. Seperti misalnya ada yang dapat digunakan untuk 2 (dua) komputer dengan menggunakan USB dan ada juga yang dapat digunakan hingga 4 (empat) komputer bahkan lebih dengan menggunkan Ethernet LAN.
Beberapa kelebihan ADSL, diantaranya yaitu:
➽ Memiliki pembagian frekwensi menjadi 2 (dua) macam diantaranya frekwensi tinggi untuk menghantarakna data dan frekwensi rendah untuk menghantarkan suara maupun fax.
➽ Untuk di Indonesia pelanggan yang menggunakan Spidiy, maka ADSL membuat kegiatan ber-Internet menjadi lebih hemat. Sehingga dapat melakukan akses internet tanpa mengkhawatirkan tagihan yang terlalu mahal.
➽ Layanan komunikasi antara data dan suara diberikan melalui 2 (dua) kanal yang memang terpisah akan tetapi tetap pada satu kabel yang sama.
➽ Koneksi ADSL selalu tersambung dengan internet setiap saat dan telepon tetap dapat digunakan kapan saja.
➽ Dan kecepatan internet yang selalu stabil.
Beberapa kekuranga ADSL, diantaranya yaitu:
➽ Jarak dapat berpengaruh pada kecepatan pengiriman data. Semakin jauh jarak antara modem dengan komputer atau saluran telepon dengan gardu telepon, maka akan berpengaruh pada kecepatan dalam menakses internet.
➽ Adanya load coils yang digunakan untuk memberi layanan ke plosok-plosok daerah, sehingga load coils akan menggeser frekwensi suara ke frekwensi yang biasanya digunakan ADSL. Hal ini dapat mengakibatkan terjadinya interfensi maupun ketidak cocokan jalur pada ADSL.
➽ Adanya bridge tap yang merupakan kabel tidak berada pada jalur langsung antara pelanggan dengan CO. Jadi bridge tap dapat menimbulkan noise yang nantinya dapat mengganggu kinerja dari ADSL.
Referensi :
Kekurangan dari SDSL ini adalah :
Berikut adalah beberapa point kekurangan dari penggunaan SDSL
Jika tidak menggunakan sistem anti petir (grounding) yang baik maka akan boros modem (terkena petir terus)
v Kabel diputus orang lain.
v Modemnya lebih mahal dari modem ADSL.
v Hanya dapat digunakan pada saluran sepanjang 10 kft.
Kelebihan SDSL.
v Bandwidth yang disalurkan simetrik dalam arti kecepatan.
v Delay rendah.
v Tidak bergantung dan tidak mengganggu pada saluran telepon yang ada.
v Sistem point to point antara ISP dengan Pelanggan.
Layanan SDSL biasanya digunakan oleh beberapa perusahaan besar yang membutuhkan Web, VPN, extranet atau intranet. Sehingga dalam kasus ini server klien mungkin diperlukan untuk mengupload sejumlah data yang besar ke internet secara teratur. Bila dibandingkan dengan ADSL, akan lambat dan tidak memadai karena bandwith yang tersedia kurang dari 1 mbps, sedangkan SDSL bisa setinggoi 7 mps di kedua arah.
Referensi :
https://ekofitriyanto.wordpress.com/2014/04/20/pengertian-cara-kerja-adsl-sdsl-hotspot-wifi-nircable-technology/
http://chordslagukita.blogspot.co.id/2013/10/pengertian-sdsl.html
https://id.wikipedia.org/wiki/Symmetric_digital_subscriber_line
http://spaceku.com/pebedaan-jenis-dsl-adsl-sdsl/
https://luqm4ntr.wordpress.com/2014/04/22/artikel-mengenai-adsl-sdsl-hotspot-wifi-nircable-technology/
➽ WI-FI
Wi-Fi merupakan kependekan dari “Wireless Fidelity”, memiliki pengertian yaitu sekumpulan standar yang digunakan untuk Jaringan Lokal Nirkabel (Wireless Local Area Networks – WLAN) yang didasari pada spesifikasi IEEE 802.11. Standar terbaru dari spesifikasi 802.11a atau b, seperti 802.16 g, saat ini sedang dalam penyusunan, spesifikasi terbaru tersebut menawarkan banyak peningkatan mulai dari luas cakupan yang lebih jauh hingga kecepatan transfernya. Awalnya Wi-Fi ditujukan untuk pengunaan perangkat nirkabel dan Jaringan Local (LAN), namun saat ini lebih banyak digunakan untuk mengakses internet. Hal ini memungkinan seseorang dengan komputer dengan kartu nirkabel (wireless card) atau personal digital assistant (PDA) untuk terhubung dengan internet dengan menggunakan access point (hotspot) terdekat. Spesifikasi Wi-Fi dirancang berdasarkan spesifikasi IEEE 802.11. Sekarang ini ada empat variasi dari 802.11, yaitu: 802.11a, 802.11b, 802.11g, and 802.11n. Spesifikasi b merupakan produk pertama Wi-Fi. Di banyak bagian dunia, frekuensi yang digunakan oleh Wi-Fi, pengguna tidak diperlukan untuk mendapatkan ijin dari pengatur lokal.
Awalnya Wi-Fi ditujukan untuk penggunaan perangkat nirkabel dan Jaringan Area Lokal (LAN), namun saat ini lebih banyak digunakan untuk mengakses internet. Hal ini memungkinan seseorang dengan komputer dengan kartu nirkabel (wireless card) atau personal digital assistant (PDA) untuk terhubung dengan internet dengan menggunakan titik akses (atau dikenal dengan hotspot) terdekat.
Cara kerja WIFI
Berikut ini adalah penjelasan mengenai bagaimana cara kerja Jaringan Wireless:
Di awal telah dijelaskan bahwa untuk menghubungkan sebuah computer yang satu dengan yang lain, maka diperlukan adanya Jaringan Wireless. Menurut sebuah buku yang bersangkutan, supaya komputer-komputer yang berada dalam wilayah Jaringan Wireless bisa sukses dalam mengirim dan menerima data, dari dan ke sesamanya, maka ada tiga komponen dibutuhkan, yaitu:
➽. Sinyal Radio (Radio Signal).
➽. Format Data (Data Format).
➽. Struktur Jaringan atau Network (Network Structure).
Kelebihan teknologi wireless :
➽. Mobilitas, bisa digunakan kapan sajadan kemampuan akses data pada jaringan wireless itu real time, selama masih di area hotspot.
➽. Kecepatan Instalasi, proses pemasangan cepatdan tidak perlu menggunakan kabel.
➽. Fleksibilitas Tempat, bisa menjangkau tempat yang tidak mungkin dijangkau kabel.
➽. Jangkauan luas.
➽. Biaya pemeliharannya murah (hanya mencakup stasiun bukan seperti pada jaringan kabel yang mencakup 6. keseluruhan kabel).
➽. Infrastrukturnya berdimensi kecil.
➽. Mudah dikembangkan.
➽. Mudah & murah untuk direlokasi dan mendukung portabelitas.
Kelemahan teknologi wireless :
➽. Transmit data kecil, sedangkan jika menggunakan kabel akan lebih cepat.
➽. Alatnya cukup mahal.
➽.Mudah terjadi gangguan antara pengguna yang lain (Interferensi Gelombang).
➽. Kapasitas jaringan terbatas.
➽. Keamanan data kurang terjamin.
➽. Intermittence (sinyal putus-putus)
➽. Mengalami gejala yang disebut multipath yaitu propagasi radio dari pengirim ke penerima melalui banyak jalur yang LOS.
8. Mempunyai latency yang cukup besar dibandingkan dengan media transmisi kabel.
Referensi :
1.https://mochammadikhsanudin.wordpress.com/2014/04/16/artikel-adsl-sdsl-wifi-dan-hotspot/
2.http://abdul-yasin.blogspot.co.id/2015/05/pengertian-dan-cara-kerja-adsl-sdsl.html
3.https://indrinurat.wordpress.com/2018/04/14/adsl-sdsl-hotspot-dan-wifi/
4.https://ekofitriyanto.wordpress.com/2014/04/20/artikel-mengenai-adsl-sdsl-hotspot-wifi-nircable-technology/
5.http://mynameisfrezzyr.blogspot.co.id/2018/04/adsl-sdsl-hotspot-wifi.html
➽. Hal-Hal Yang dapat Mengganggu sinyal WI-FI
Bagi pengguna teknologi modern sekarang ini WI-FI sudah tidak asing lagi dan sudah jamak digunakan dalam koneksi antar sauatu jaringan atau akses data antar jaringan. Wifi ( wireless fidelity ) merupakan akses sambungan antar suatu perangkat tanpa kabel sebagai teknologi terkini setelah akses jaringan via kabel data yang kurang efisien. Kali ini Dunia android akan membahas tentang apa saja penghalang yang mempengaruhi kekuatan signal dan transfer data pada jaringan wifi di Ponsel android dan di perangkat lain pada umumnya.
➽ Jaringan WiFi tetangga yang menggunakan channel frekuensi yang sama bisa mengganggu sinyal WiFi kita, hal ini bisa kita coba atasi dengan berpindah ke channel frekuensi lain.
➽ Router / access point itu umumnya beroperasi pada range frekuensi 2.4 GHz, nah di dunia ini ada juga perangkat elektronik lainnya yang beroperasi pada range frekuensi yang sama seperti oven microwave, telepon wireless dan perangkat bluetooth. Jadi kalau memungkinkan hindari lah membeli atau menggunakan perangkat-perangkat elektronik yang beroperasi pada frekuensi 2.4 GHz.
➽ Semua benda yang memiliki permukaan terbuat dari logam bisa memblok sinyal WiFi, termasuk cermin karena cermin itu bagian belakangnya berupa lapisan logam tipis, oleh karena itu sebisa mungkin jauhkanlah benda-benda dengan lapisan logam tersebut
➽ Jaringan radio WiFi terganggu
Sinyal radio dari berbagai macam barang-barang elektronik di sekitar rumah kamu atau di sekitar perangkat router dapat mengganggu sinyal jaringan WiFi. Seringkali barang-barang elektronik ini justru tidak kamu sadari dapat mengganggu keasyikan kamu saat berselancar di internet.
➽ Barang-barang elektronik tersebut dapat berupa perangkat telepon tanpa kabel, perangkat dengan konektivitas Bluetooth, pembuka pintu garasi secara otomatis, hingga microwave. Barang-barang ini dapat mengganggu sinyal radio WiFi saat mereka dinyalakan atau dioperasikan. Solusi: Sama seperti memperlakukan kedua binatang peliharaan yang tidak akur, pisahkan mereka jauh-jauh. Cara lainnya adalah dengan mengubah beberapa pengaturan radio jaringan WiFi untuk menghindari masalah ini
➽ Tenaga atau jarak jaringan WiFiSetelah dijauhkan dari gangguan perangkat lain, sinyal WiFi tetap lemah diterima perangkat. Kemungkinan kedua adalah soal tenaga dan jarak dari router-nya. Perangkat yang digunakan untuk terkoneksi WiFi terlalu jauh dari sumber WiFi atau bahkan pada beberapa kasus dapat terjadi perangkat tersebut terlalu dekat dengan router.
Solusi: Kestabilan jaringan WiFi bisa sangat tergantung pada kondisi jarak. Ibarat sebuah hubungan asmara, terlalu jauh terkendala rindu, terlalu dekat jadi mudah bosan. Memindahkan lokasi laptop atau komputer bisa menjadi solusi yang mudah, tapi tidak selalu bisa menjadi solusi yang tepat.
Referensi :
https://segiempat.com/tips-dan-cara/teknologi/internet/faktor-yang-mempengaruhi-sinyal-wifi/
http://www.pintarkomputer.com/5-faktor-yang-dapat-menentukan-kuat-lemahnya-sinyal-wireless-wi-fi/
http://rnet-group.blogspot.co.id/2014/04/faktor-apa-saja-yang-mempengaruhi.html
http://www.norisanto.com/wireless/apa-saja-komponen-komponen-penting-pada-jaringan-wifi/
http://www.reopan.com/alasan-koneksi-internet-wifi-lambat-lelet-sinyal-full-penuh/
➽. Setting IP Address
Internet adalah seluruh jaringan komputer yang saling terhubung di dunia. Agar dapat berkomunikasi dan bertukar data, antar komputer ini membutuhkan alamat sebagai identitas pengenal. Alamat itulah yang secara global disebut dengan IP Address.
Cara Setting Ip address
Disini saya akan memaparkan bagaimana caranya melakukan perubahan atau memberi setting ip address pada sebuah komputer. seperti yang sudah pernah dibahas pada artikel sbelumnya, bahwa untuk memberikan IP address terdapat dua cara, yaitu static dan dynamic.
Masuk ke control panel. Lalu pada bagian Network and Internet, pilih View network status and tasks.
Setelah itu Anda akan diarahkan ke halaman Network and Sharing Center. Pada panel menu sebelah kiri pilih Change adapter setting.
Pada bagian ini, pilih adapter mana yang akan kamu setting ip address nya. Pada contoh ini saya memilih Local Area Connection. Pada icon adapter tersebut klik kanan, lalu pilih properties.
Akan dihadapkan dengan kotak dialog properties. Pilih Internet Protocol Version 4 (TCP/IPv4), lalu klik properties.
Pada bagian ini, Anda akan diperlihatkan form pengisian. Seperti yang sudah saya katakan diawal, terdapat dua metode pemberian ip address, yaitu static dan dynamic.
Setting IP Address di windows secara Static (Manual) :
Agar bisa mengisi secara manual, Anda harus meberikan cek list pada opsi Use the following ip address. Kemudian form tersebut bisa Anda isi menggunakan ip address yang Anda inginkan. Setelah itu klik OK.
Setting IP Address di Windows Secara Dynamic (Otomatis) :
Untuk bisa mendapatkan ip address secara dynamic ini (DHCP), pastikan komputer Anda sudah terhubung dengan komputer/perangkat jaringan yang bertindak sebagai DHCP Server.
Jika sudah terhubung, cek list opsi Obtain an IP address automatically dan biarkan form pengisian tetap kosong. Klik OK. Maka secara otomatis komputer Anda sudah terdapat IP address nya.
Perbedaan dari dua metode tersebut ialah, apabila ip address di setting secara manual maka, nomor ip address tidak akan berubah kecuali di setting ulang oleh sang administrator. Sedangkan jika menggunakan metode DHCP, ip address bisa saja berubah sesuai dengan ip address yang tersedia.
Referensi :
http://www.beeaccounting.com/kb/setting-ip/
https://id.wikihow.com/Mengatur-Alamat-IP-Statis-di-Kompute
